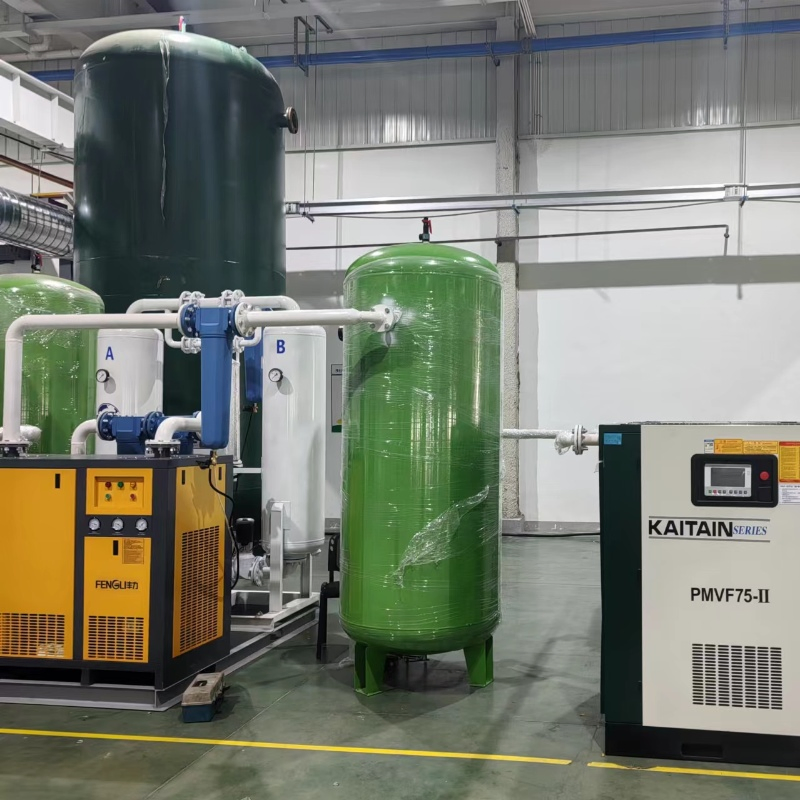

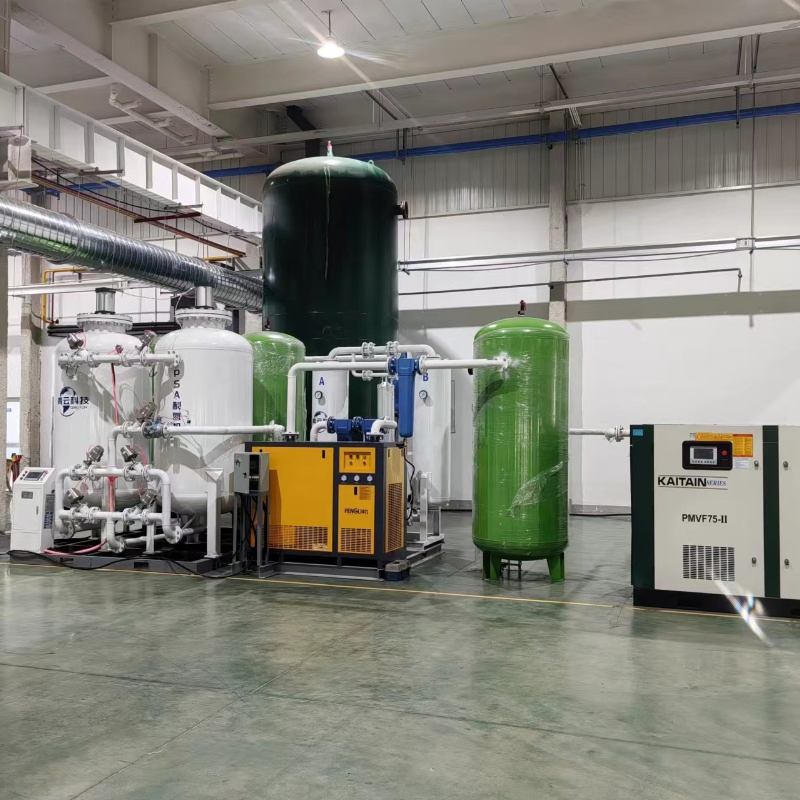

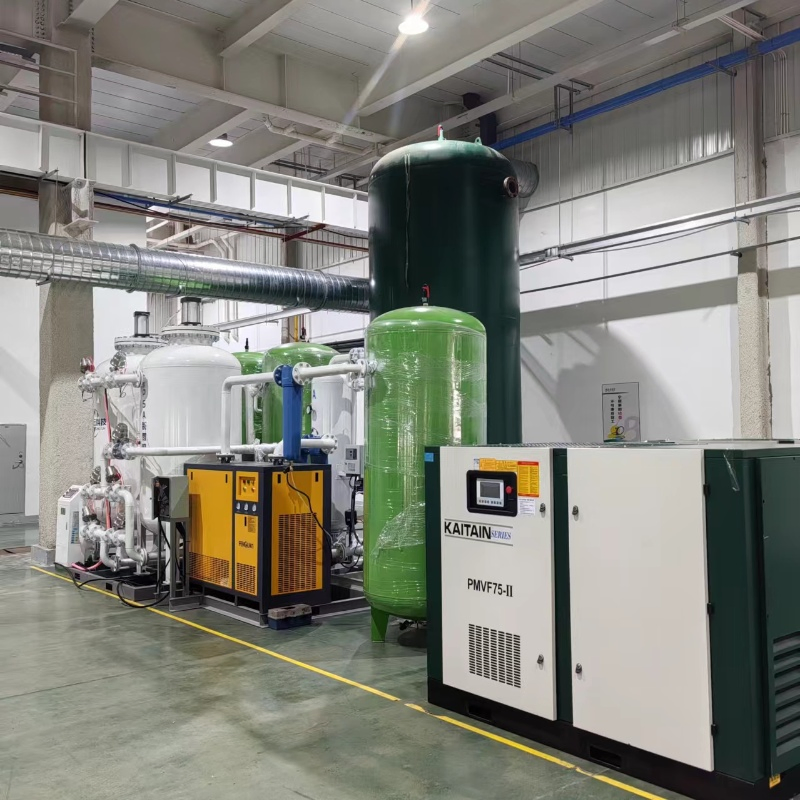

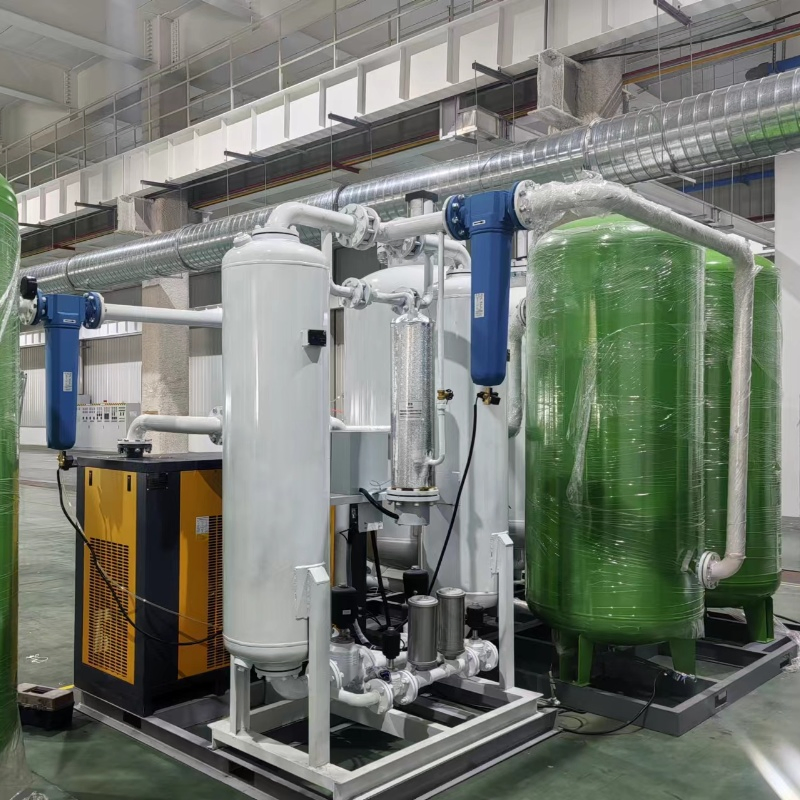

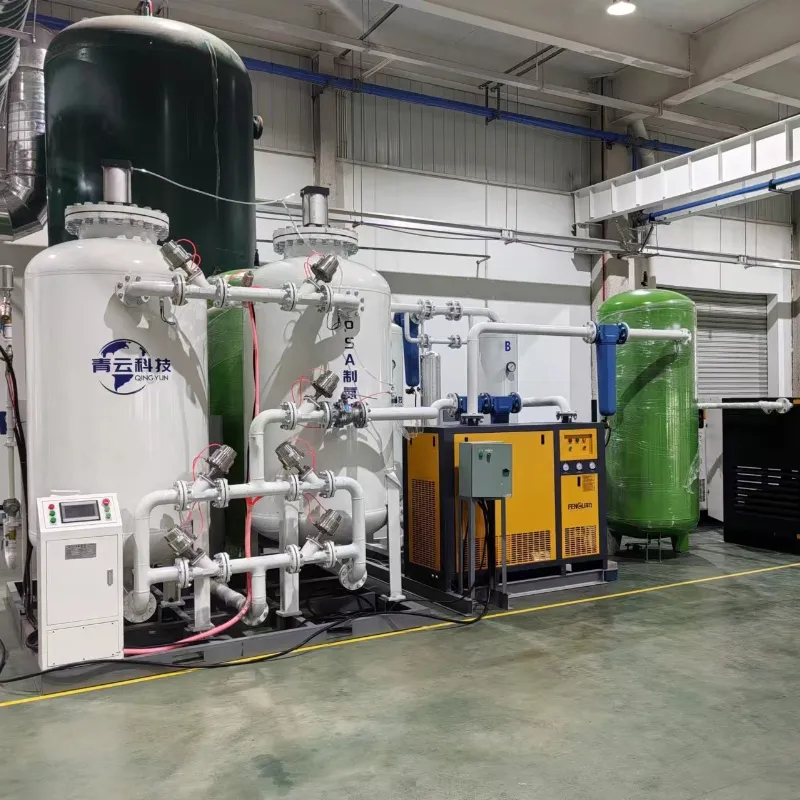

• 1. Compresor de aire (tipo tornillo): El aire se utiliza como materia prima para recoger y comprimir el aire a 8 bar.
• 2. Secador frío: La configuración estándar elimina la humedad y las impurezas del aire, logrando un punto de rocío de -20 ºC (configuración intermedia con secador de adsorción para -40 ºC; configuración avanzada con secador combinado para -60 ºC).
• 3. Filtro de precisión: Filtro de tres etapas de a/T/C para la eliminación de aceite, polvo y impurezas.
• 4. Tanque de aire: Almacena aire puro y seco como reserva de materia prima para la posterior adsorción y separación de oxígeno y nitrógeno.

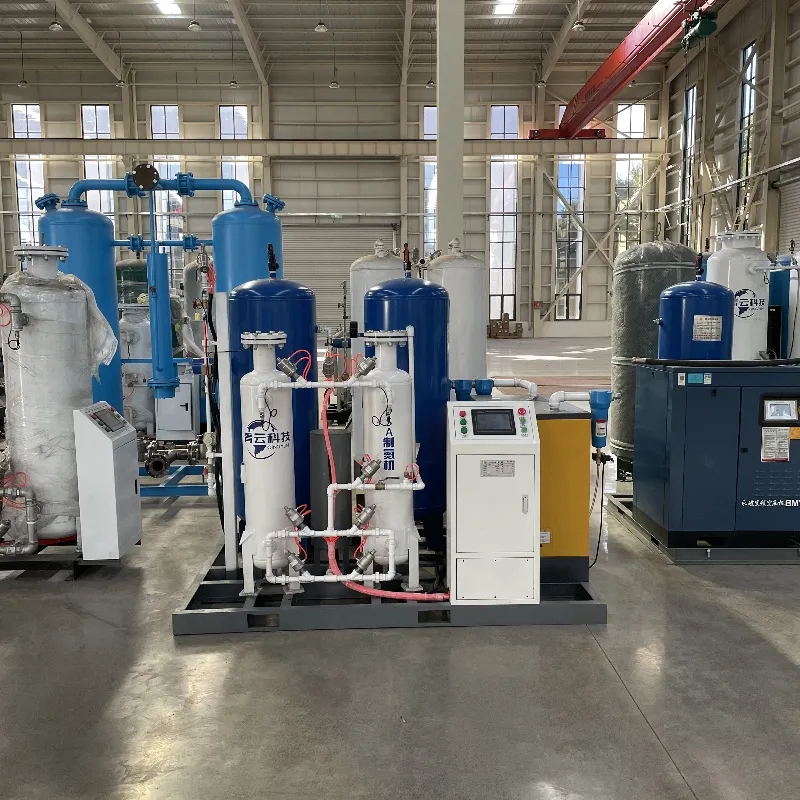

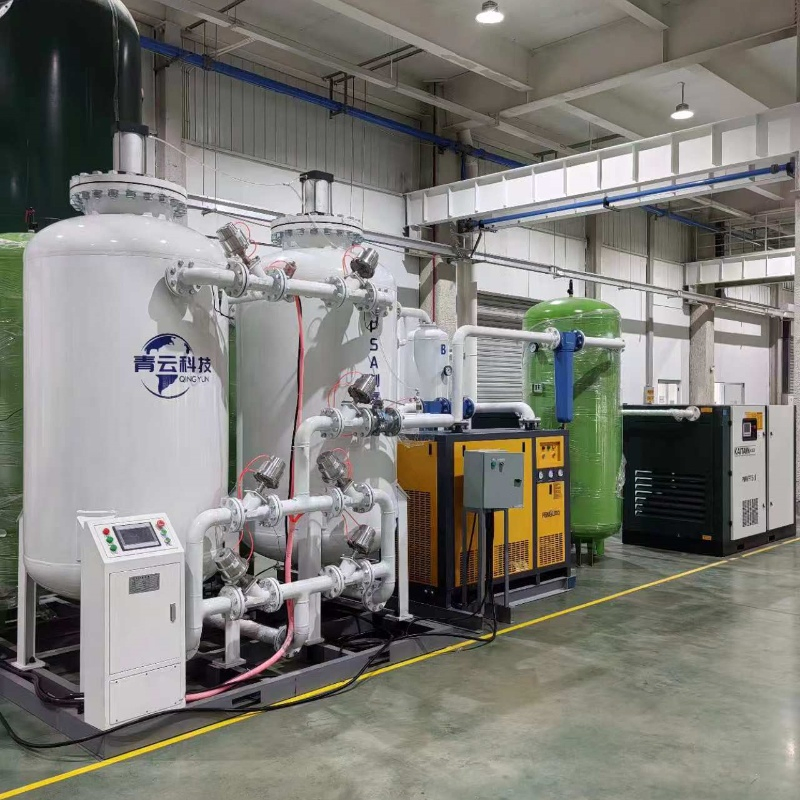

• 5. Torre de adsorción: Las torres A y B funcionan alternativamente, regenerando la adsorción y filtrando las moléculas de oxígeno mediante tamices moleculares de tipo sodio.
• 6. Analizador de oxígeno y nitrógeno: Monitorización y análisis en tiempo real de la pureza del oxígeno y del nitrógeno.

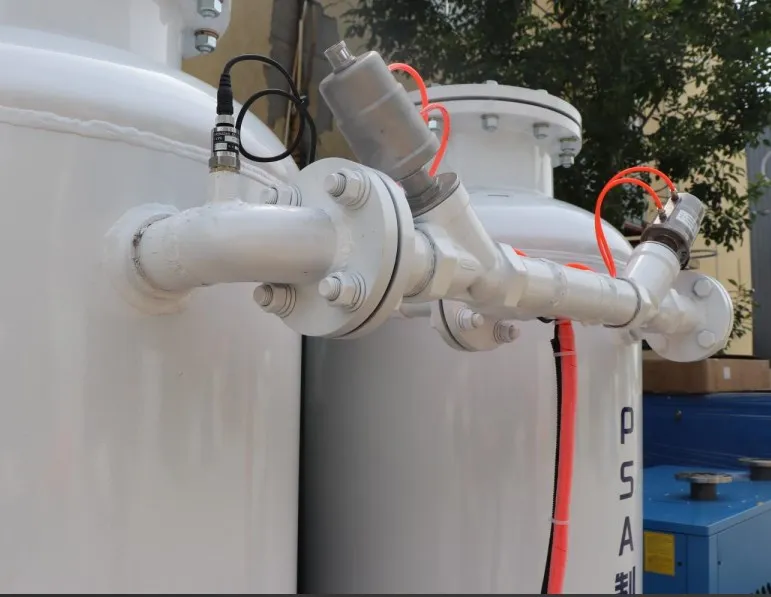

• 7. Válvulas y tuberías: Válvulas de control inteligentes con funcionamiento automático mediante control PLC, tuberías SUS304.
• 8. Tanques de tampón de oxígeno y nitrógeno: Almacenan oxígeno y nitrógeno con la pureza cualificada.
• 9. Regulador de presión: Ajusta y estabiliza la presión de salida de oxígeno y nitrógeno (3-6 bares).
• 10. Filtro de polvo: Elimina el polvo generado por las cribas moleculares en el oxígeno y nitrógeno.
• 11. Válvula de retención: Previene el reflujo de oxígeno y nitrógeno.
• 12. Turboalimentador: Potenciador que aumenta la presión de oxígeno y nitrógeno al nivel de llenado, normalmente a 150 bar o 200 bar.
• 13. Válvula reguladora de presión: Regula la presión del compresor de oxígeno y nitrógeno.
• 14. Fila de llenado: Distribuye el oxígeno y nitrógeno de alta presión en cada cilindro de gas.

Según el principio de adsorción por oscilación de presión, se utilizan tamices moleculares de carbono de alta calidad como adsorbentes. Bajo cierta presión, debido a los efectos cinéticos, hay una diferencia significativa en las tasas de difusión de oxígeno y nitrógeno en los tamices moleculares de carbono. Al aprovechar la gran cantidad de moléculas de oxígeno adsorbidas por los tamices moleculares de carbono, las moléculas de nitrógeno se enriquecen en la fase gaseosa, logrando así la separación.

Debido a la diferencia significativa en la capacidad de adsorción de oxígeno a diferentes presiones, la reducción de la presión desorbe las moléculas de oxígeno adsorbidas, regenerando el tamiz molecular de carbono y permitiendo el reciclado repetido.

Adoptando un sistema de dos torres de adsorción: una torre adsorbe y produce nitrógeno mientras la otra desorbe y se regenera, operando en ciclos alternos para producir gas nitrógeno de alta calidad de forma continua.
