| Parámetro Técnico | |
|---|---|
| La pureza | 95% - 99.999% |
| La capacidad de N2 | 1 - 2000 Nm³/h |
| La presión de descarga de N2 | 0 - 5,5 bar (Normal) |
| N2 el punto de rocío | -40ºC (Normal) |
| La operación | Automático |
Según el principio de la adsorción por oscilación de presión (PSA), se utilizan tamices moleculares de carbono de alta calidad como adsorbentes. Bajo una presión determinada, debido a efectos cinéticos, existe una diferencia significativa en las tasas de difusión de oxígeno y nitrógeno en los tamices moleculares. El oxígeno es adsorbido en mayor cantidad por el tamiz de carbono, lo que permite el enriquecimiento del nitrógeno en la fase de gas para lograr la separación.
Dado que la capacidad de adsorción cambia con la presión, reducir la presión permite desorber las moléculas de oxígeno capturadas por el tamiz molecular de carbono, regenerándolo para repetir el ciclo.
El equipo utiliza un proceso de doble torre de adsorción: mientras una torre adsorbe y produce nitrógeno, la otra desorbe y se regenera, alternando continuamente los ciclos para una producción constante de gas nitrógeno de alta calidad.
| Producción de nitrógeno | 3 ~ 2000 m³/h | La pureza de nitrógeno | 95% - 99.999% |
| La presión de nitrógeno | 0.4 - 0.6 Mpa | El punto de rocío | ≤ -40ºC |
| Área de aplicación | Uso industrial, protección de alimentos, atención médica, procesamiento de materiales, investigación científica y educación, biología, etc. | ||

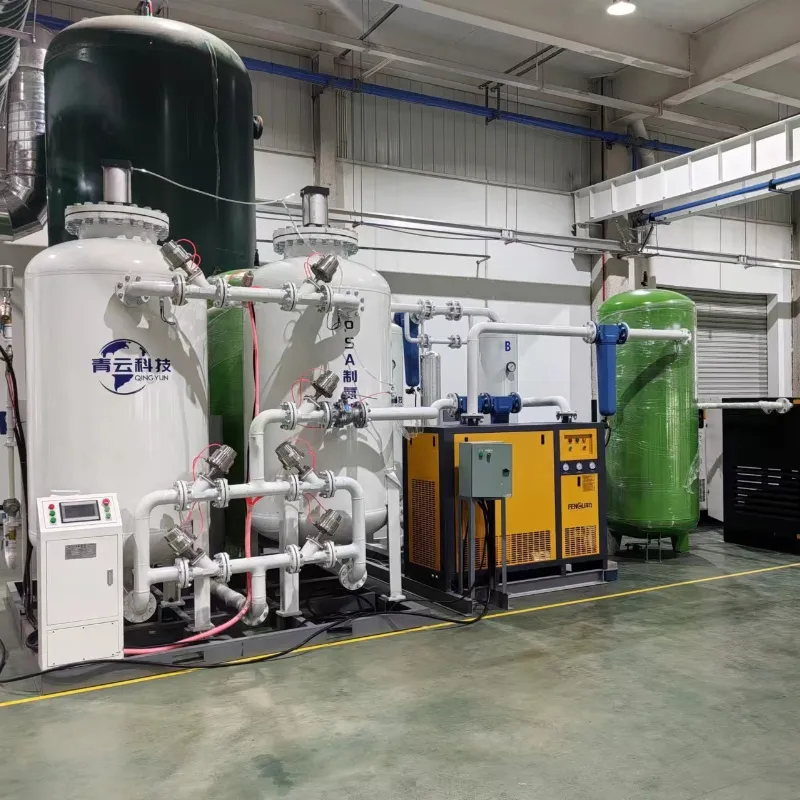

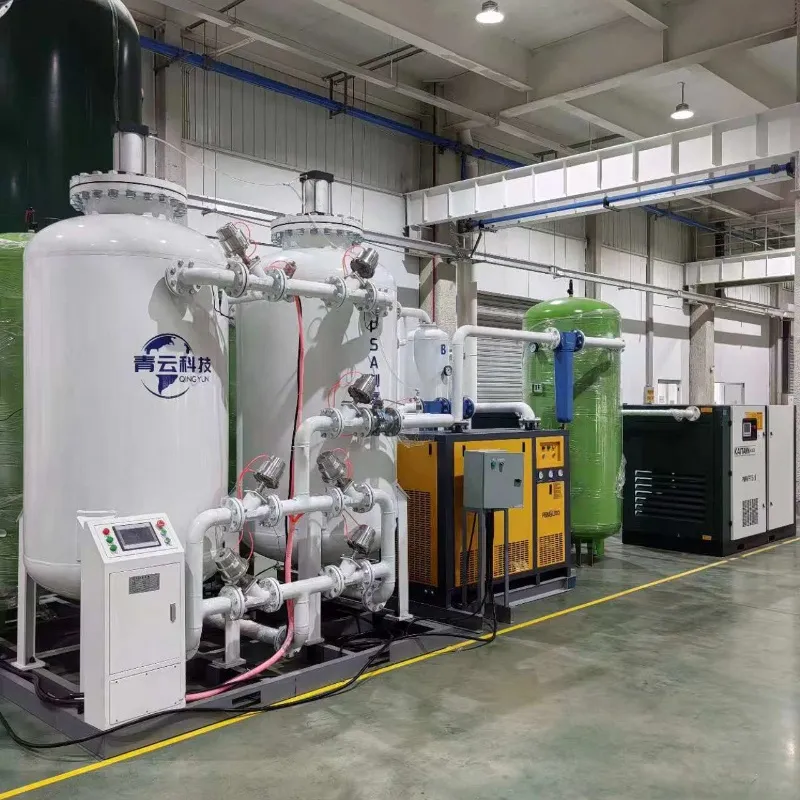

| Principales componentes | Compresor de aire, sistema de purificación de aire, tanque de aire, tanque de oxígeno, torre de adsorción, armario de control PLC, analizador de oxígeno, booster, rampa de llenado, cuerpo de válvulas y tuberías, etc. | ||
| Modelo | Salida (Nm³/h) | Consumo de gas efectivo (Nm³/min) | Sistema de purificación | Calibre Importar/Exportar (mm) | |
|---|---|---|---|---|---|
| QYN99-10 | 10 | 0.45 | CJ-1 | DN25 | DN15 |
| QYN99-20 | 20 | 0.92 | CJ-1 | DN25 | DN25 |
| QYN99-30 | 30 | 1.3 | CJ-2 | DN25 | DN25 |
| QYN99-40 | 40 | 1.8 | CJ-2 | DN32 | DN25 |
| QYN99-60 | 60 | 2.2 | CJ-3 | DN32 | DN25 |
| QYN99-80 | 80 | 3.5 | CJ-6 | DN40 | DN32 |
| QYN99-100 | 100 | 4.14 | CJ-6 | DN40 | DN32 |
| QYN99-120 | 120 | 4.89 | CJ-6 | DN50 | DN40 |
| QYN99-150 | 150 | 6.11 | CJ-10 | DN50 | DN40 |
| QYN99-200 | 200 | 8.18 | CJ-10 | DN50 | DN40 |
| QYN99-300 | 300 | 12.22 | CJ-20 | DN65 | DN50 |
| QYN99-400 | 400 | 16.45 | CJ-20 | DN65 | DN50 |
| QYN99-600 | 600 | 24.91 | CJ-30 | DN80 | DN50 |
| QYN99-800 | 800 | 32.90 | CJ-40 | DN100 | DN65 |
| QYN99-1000 | 1000 | 42.30 | CJ-50 | DN125 | DN65 |
| QYN99-1200 | 1200 | 48.88 | CJ-50 | DN125 | DN65 |
| QYN99-1500 | 1500 | 61.10 | CJ-70 | DN125 | DN100 |
| QYN99-2000 | 2000 | 81.78 | CJ-90 | DN150 | DN100 |
| QYN99-2500 | 2500 | 101.52 | CJ-110 | DN200 | DN125 |
