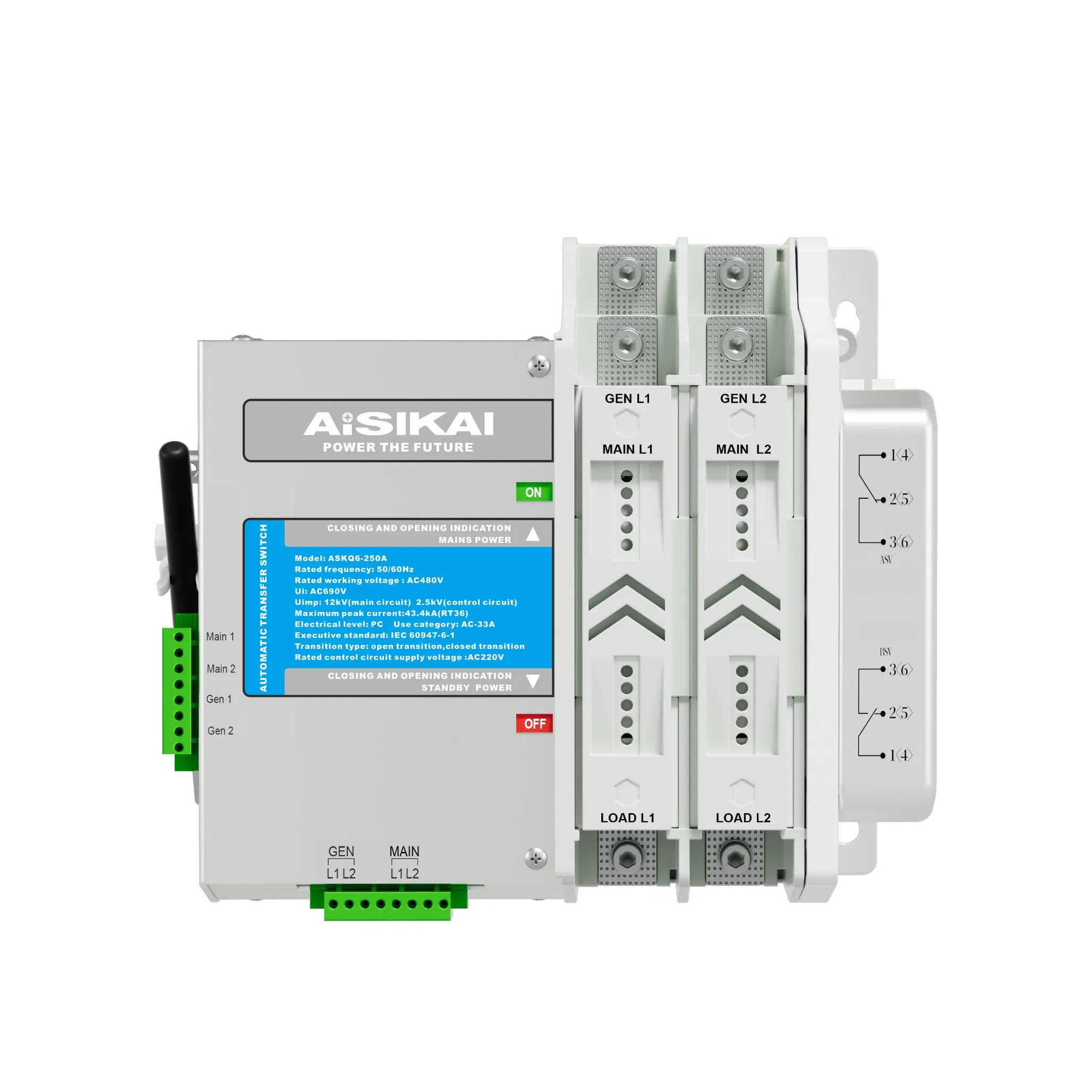

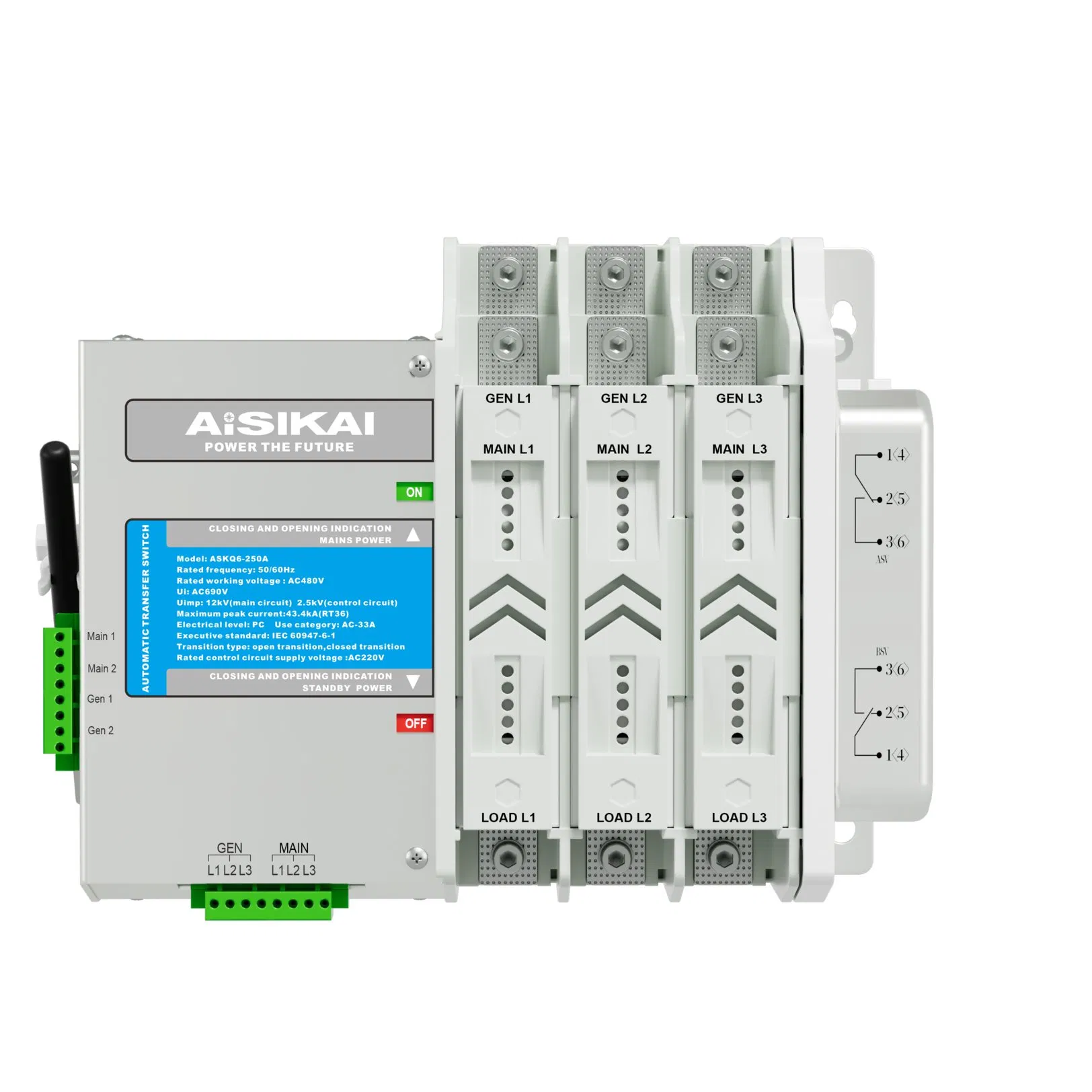

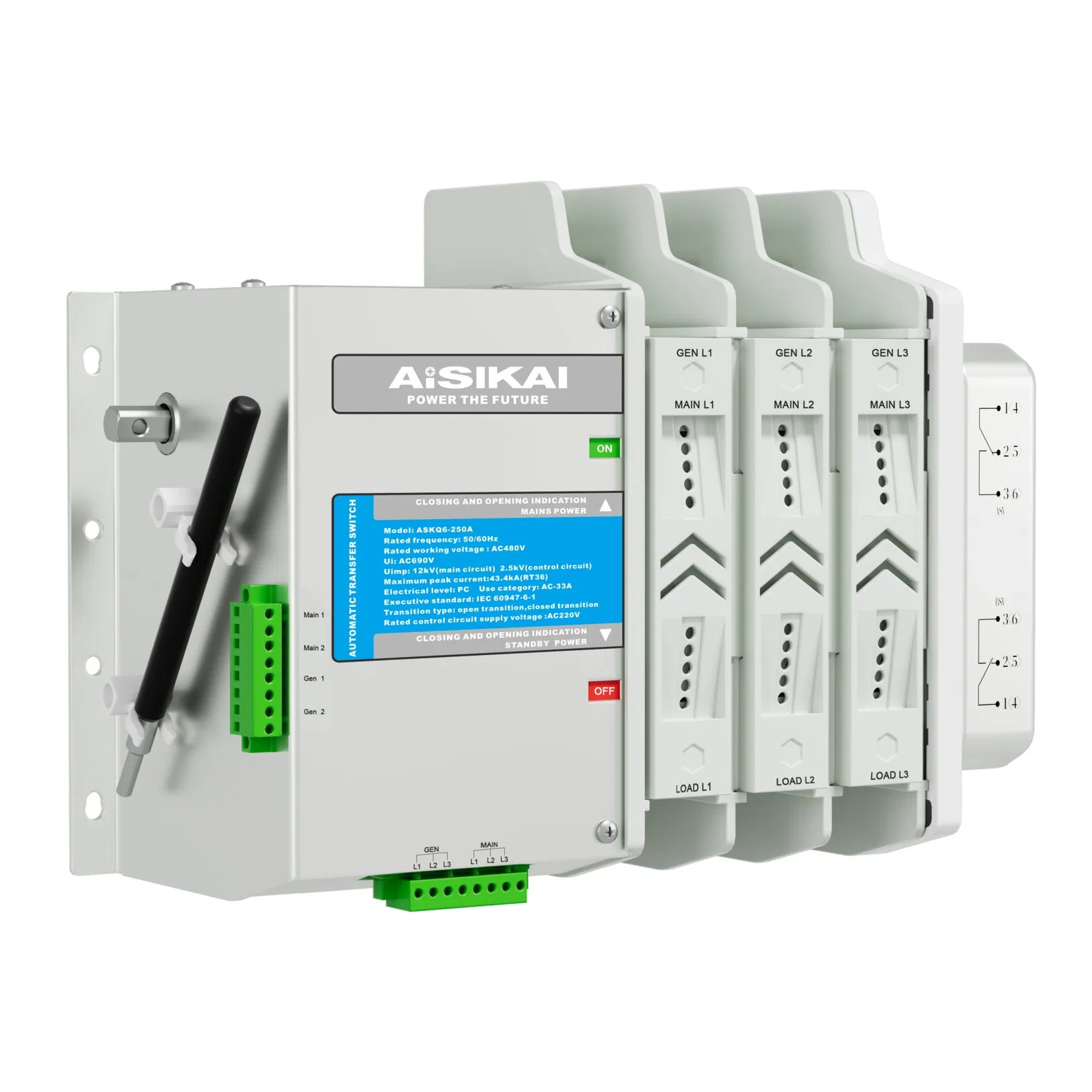

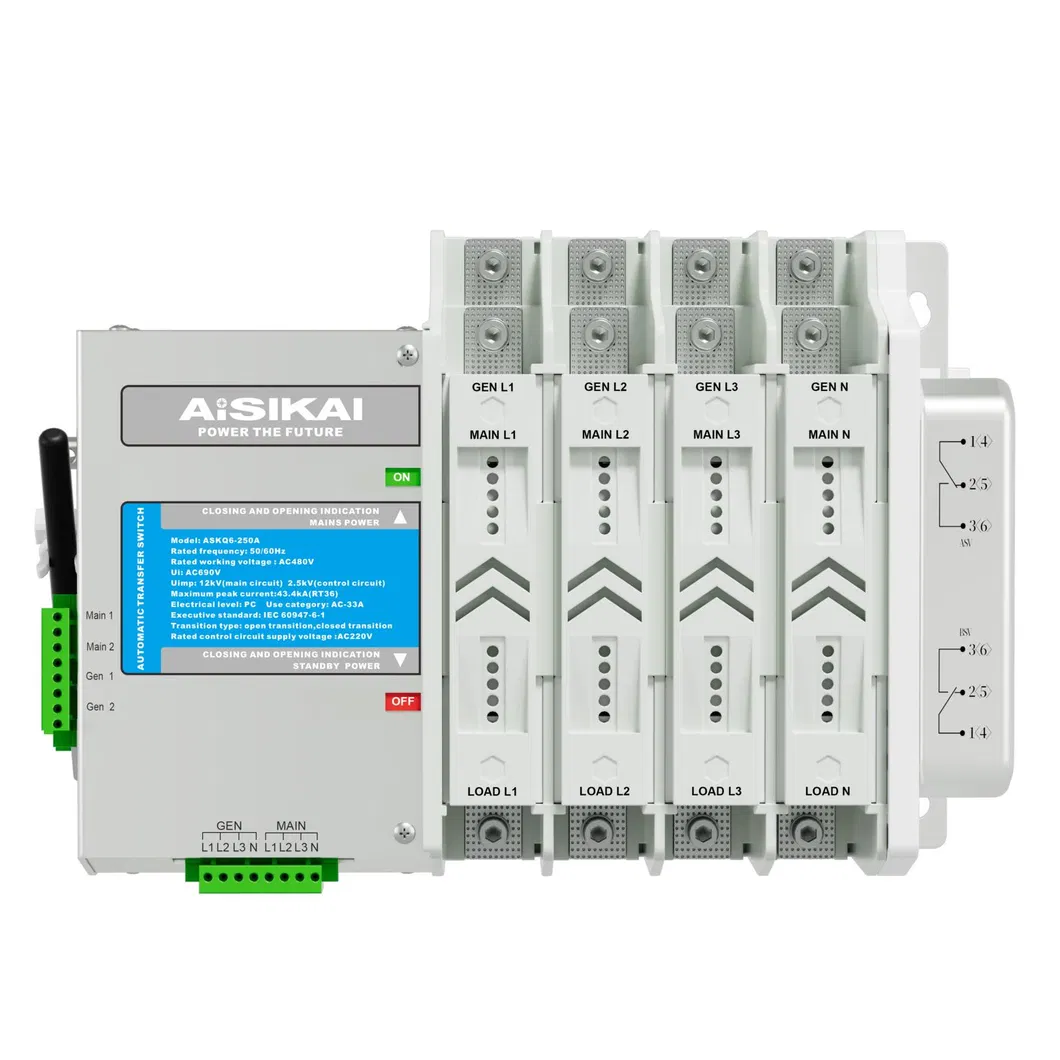

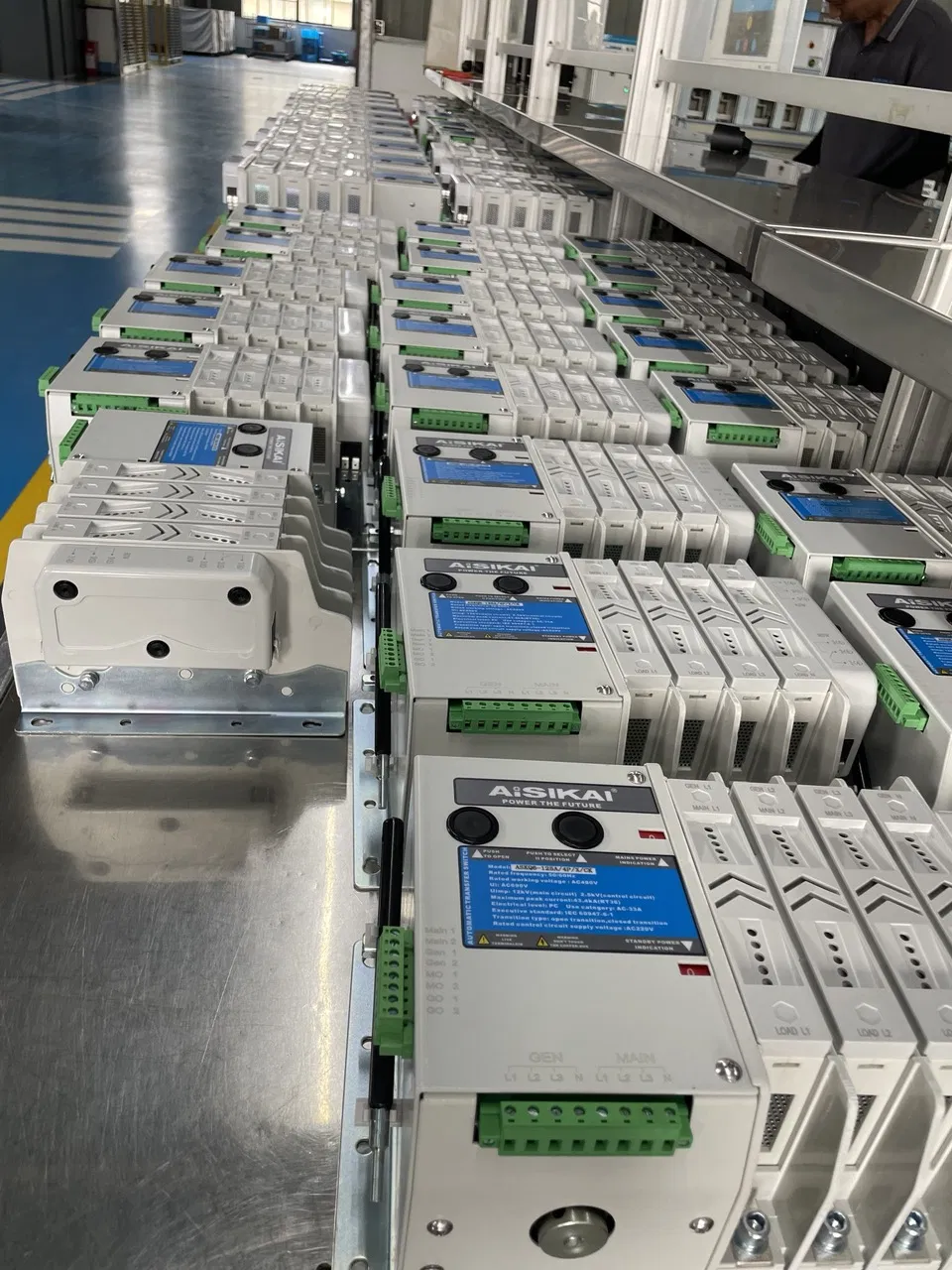

| Serie ASKQ6 inteligente Interruptor de transferencia automática | Marco 80 | Marco 125 | Marco 250 | Marco 400 | Marco 630 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Corriente nominal de trama | 80 | 125 | 250 | 400 | 630 | |||||
| Corriente nominal (A) | 16, 25, 32, 40, 50, 63, 80 | 63, 80, 100, 125 | 125, 160, 200, 250 | 250, 320, 400 | 500, 630 | |||||
| Normas cumplidas | GB/T14048.11-2016(IEC69047-6-1) | |||||||||
| Corriente nominal (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | |||||
| Número de polos (P) | 2 | 3,4 | 2 | 3,4 | 2 | 3,4 | 2 | 3,4 | 2 | 3,4 |
| Tensión nominal de trabajo UE(V)AC | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 | 230 | 400 |
| Tensión nominal de aislamiento UI(V)AC | 800 | 800 | 800 | 800 | 800 | |||||
| Tensión nominal de resistencia a impulsos (UIMP) (kV) | 8 | 8 | 8 | 8 | 8 | |||||
| Límite nominal de corriente de cortocircuito lq (Ka) | 100 | 100 | 100 | 100 | 100 | |||||
| Corriente de resistencia de corto tiempo nominal ICW | 5kA/60ms | 5kA/60ms | 10kA/60ms | 10kA/60ms | 17kA/60ms | |||||
| Capacidad nominal de fabricación de cortocircuito ICM (Ka) | 7,65 | 17 | 17 | 17 | 17 | |||||
| Usar categoría | AC-33A | AC-33A | AC-33A | AC-33A | AC-33A | |||||
| Vida útil mecánica (veces) | 10000 | 10000 | 10000 | 10000 | 10000 | |||||
| Vida útil eléctrica (tiempos) | 6000 | 6000 | 6000 | 6000 | 6000 | |||||
| Ciclos de funcionamiento (tiempos/hora) | 120 | 120 | 120 | 120 | 120 | |||||
| Capacidad de fabricación y ruptura (Ka) | 0,63 | 1 | 2,5 | 4 | 5 | |||||
| Tiempos de fabricación y de ruptura (tiempos) | 50 | 50 | 50 | 50 | 50 | |||||
| Tiempo de conmutación de contacto (ms) | 70 | 70 | 70 | 70 | 70 | |||||
| Nivel eléctrico | Nivel de PC integrado dedicado | |||||||||
| Peso de una pieza (Kg) | 7,7 | 9,1 | 10,4 | 21,5 | 23,4 | |||||
El interruptor de transferencia automática es adecuado para CA por debajo de 415V, frecuencia nominal 50Hz, DC250V e inferior. Todas las especificaciones están disponibles en 3 polos y 4 polos. Los productos de 2 polos están disponibles por debajo de 400A. Este producto se utiliza principalmente para la carga primaria especificada por el estado, y se utiliza ampliamente en áreas importantes de extinción de incendios, correos y telecomunicaciones, hospitales, hoteles, edificios de gran altura, líneas de montaje industriales y estaciones de TV que necesitan alimentación continua. La fuente de alimentación principal y de reserva puede ser red y red, grupo electrógeno de arranque automático, juego de baterías, etc.
El interruptor de transferencia automática de la serie ASKQ6 es adecuado para sistemas de distribución de potencia con tensión de trabajo nominal 400V e inferior, frecuencia nominal 50Hz, corriente nominal 16-4000A. Se utiliza principalmente para la transferencia de doble potencia de sistemas de alimentación en situaciones de emergencia para garantizar un funcionamiento continuo y fiable de la carga principal (iluminación de emergencia, escaleras de emergencia, sistemas de extinción de incendios, etc.). Se utiliza ampliamente en edificios de gran altura, correos y telecomunicaciones, empresas industriales y mineras, transporte de barcos, centrales eléctricas, hospitales, bancos y otros lugares importantes que necesitan proporcionar suministro eléctrico ininterrumpido.
| Condiciones de Trabajo Normales y Métodos de Instalación | |
|---|---|
| Items | Requisitos |
| En funcionamiento temperatura | -20 a 40 ºC. El valor medio de 24 horas no podrá superar los +35 ºC. |
| En funcionamiento humedad | La humedad media a +40 °C no deberá superar el 50%. Se permite una humedad relativa más alta a temperaturas más bajas, por ejemplo, hasta 90% a +25°C. Se deben tomar medidas especiales para la condensación ocasional debida a los cambios de temperatura. |
| Altitud | Menos de 2000 metros y, si es mayor de 2000 metros, por favor use con calificaciones reducidas. |
| Vibración y gas | No habrá vibraciones fuertes ni golpes y no gases nocivos para corroer los metales y dañar el aislamiento dentro del entorno de su uso. |
| Alrededor material | No debe haber polvo serio, partículas conductoras o sustancias explosivas peligrosas. |
| Clase de contaminación | Clase 3 según GB/T14048.11. |
| Clase de instalación | Clase IV según GB/T14048.11. |
| Instalación inclinación | El producto está instalado fijamente en el armario, la inclinación máxima es +22,5. |
| Arco distancia inclinación | AC 380V, distancia de arco es 80mm; 660V de destello, distancia de arco es 100mm. |
Antes de recibir el primer pedido, por favor pague el costo de la muestra y la tarifa expresa. Se le devolverá el costo de la muestra en su primer pedido.
Para artículos existentes en inventario, el tiempo de preparación es dentro de 3 días.
Sí. Podemos imprimir su logotipo tanto en los productos como en los paquetes siempre y cuando se cumpla con nuestra cantidad mínima de pedido (MOQ).
El MOQ es de 1 pieza para el Interruptor de Transferencia Automática (ATS). Normalmente, contamos con stock disponible para modelos de ATS inferiores a 1000A, lo que permite un soporte y entrega rápidos.
Garantizamos la calidad mediante dos filtros estrictos: 1) Detección estricta y detallada una por una durante el proceso de producción. 2) Inspección minuciosa e individual de cada producto antes de su envío, garantizando que el embalaje esté completamente intacto.
