Unidad de refrigeración de 375CV con 3 compresores de tornillo Frascold
Los productos de la serie MFRLG son aplicables a sistemas de refrigeración de gran tamaño a bajas temperaturas (-30ºC a -50ºC), tales como cámaras frigoríficas de gran volumen, plantas de producción de helados y sistemas de congelación rápida (blast freezing).
Características
- Sistema altamente confiable: Equipado con compresores de marcas de prestigio mundial, controlador PLC avanzado y sistema de separación de aceite de alta eficiencia.
- Compresor de tornillo alemán Bitzer para baja temperatura: Ofrece características excepcionales de alta eficiencia, vida útil prolongada, mínima vibración y bajo nivel de ruido.
- Protección integral: Incorpora dispositivos de seguridad avanzados para proteger el compresor contra dirección de rotación incorrecta, sobrecalentamiento, sobrecarga, temperatura de descarga excesiva, bajo nivel de aceite y variaciones extremas de presión alta o baja.
- Compatibilidad con economizador: Admite la integración de un economizador para optimizar y aumentar eficazmente la capacidad operativa a bajas temperaturas de evaporación.
Descripción del Modelo
M: Serie de productos
BZ: Marca del compresor (BZ: Bitzer / HZ: Hanbell / FS: FUSHENG / RF: RefComp / FR: Frascold)
LG: Tipo de compresor (LG: Compresor de tornillo / BF: Compresor de pistón / WX: Compresor Scroll)
F: Tipo de condensador (F: Enfriado por aire o evaporativo / W: Enfriado por agua)
2: Cantidad de compresores
S: Etapas (S: Dos etapas / Sin letra: Compresor de una etapa)
100: Potencia (HP)
J: Rango de temperatura de la sala (H: +5~+20ºC / M: -10~+5ºC / L: -30~-10ºC / J: -50~-30ºC)
Componentes Principales
Compresor, condensador, controlador de presión, medidor de presión de aceite, sensor de presión, filtro, núcleo de filtro, válvula de ángulo de líquido, acumulador, válvula de retención de aspiración, separador de aceite, tubería de aceite, válvula de seguridad, válvula de bola, enfriador de aceite, válvulas de enfriador de aceite, filtro de aceite, filtro deshidratador, núcleo deshidratador, válvula solenoide, economizador, mirilla de líquido, válvula de expansión, pantalla táctil, sensor de baja presión (LP), controlador PLC, HMI de Siemens.
Especificaciones Técnicas
| Unidad de refrigeración con compresores de tornillo Frascold |
| MFRLGF3-240(L)JY |
MFRLGF3-270(L)JY |
MFRLGF3-300(L)JY |
MFRLGF3-330(L)JY |
MFRLGF3-375(L)JY |
MFRLGF3-480(L)JY |
| R507 (R404A) |
| 380V / 3P / 50Hz |
| FVR-L-80-270Y |
FVR-L-90-300Y |
FVR-L-100-350Y |
FVR-L-110-380Y |
FVR-L-125-430Y |
FVR-L-160-540Y |
| 3 |
3 |
3 |
3 |
3 |
3 |
| -50ºC ~ -10ºC |
| 380.7 |
426.9 |
487.8 |
516.6 |
609.9 |
720.3 |
| 192.0 |
220.2 |
243.6 |
259.8 |
304.2 |
367.8 |
| 187.5 |
206.7 |
235.8 |
251.7 |
291.9 |
348.3 |
| 159.6 |
178.2 |
198.9 |
215.1 |
249.9 |
316.2 |
| DN50 |
DN65 |
DN65 |
DN65 |
DN65 |
DN65 |
| DN125 |
DN150 |
DN150 |
DN150 |
2*DN125 |
2*DN125 |
| DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN100 |
| DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN80 |

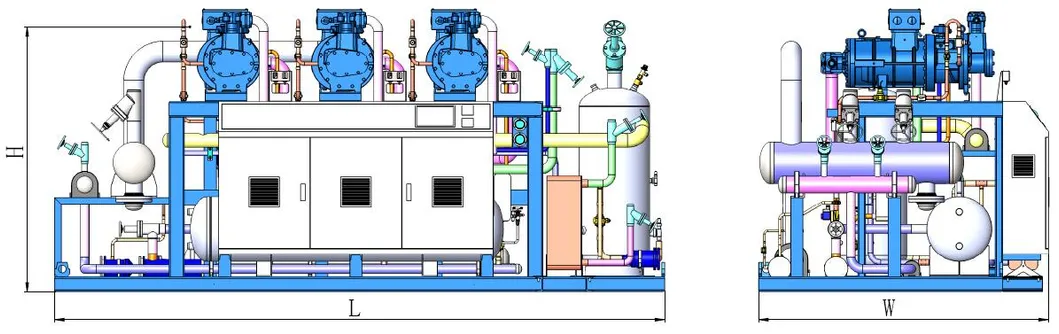

| 4000 |
4000 |
4000 |
4000 |
4800 |
4800 |
| 1950 |
1950 |
1950 |
1950 |
2100 |
2100 |
| 1700 |
1700 |
1700 |
1700 |
2200 |
2200 |
Nota: La capacidad de refrigeración y el consumo de energía se basan en una temperatura de condensación de 35ºC para condensador evaporativo.

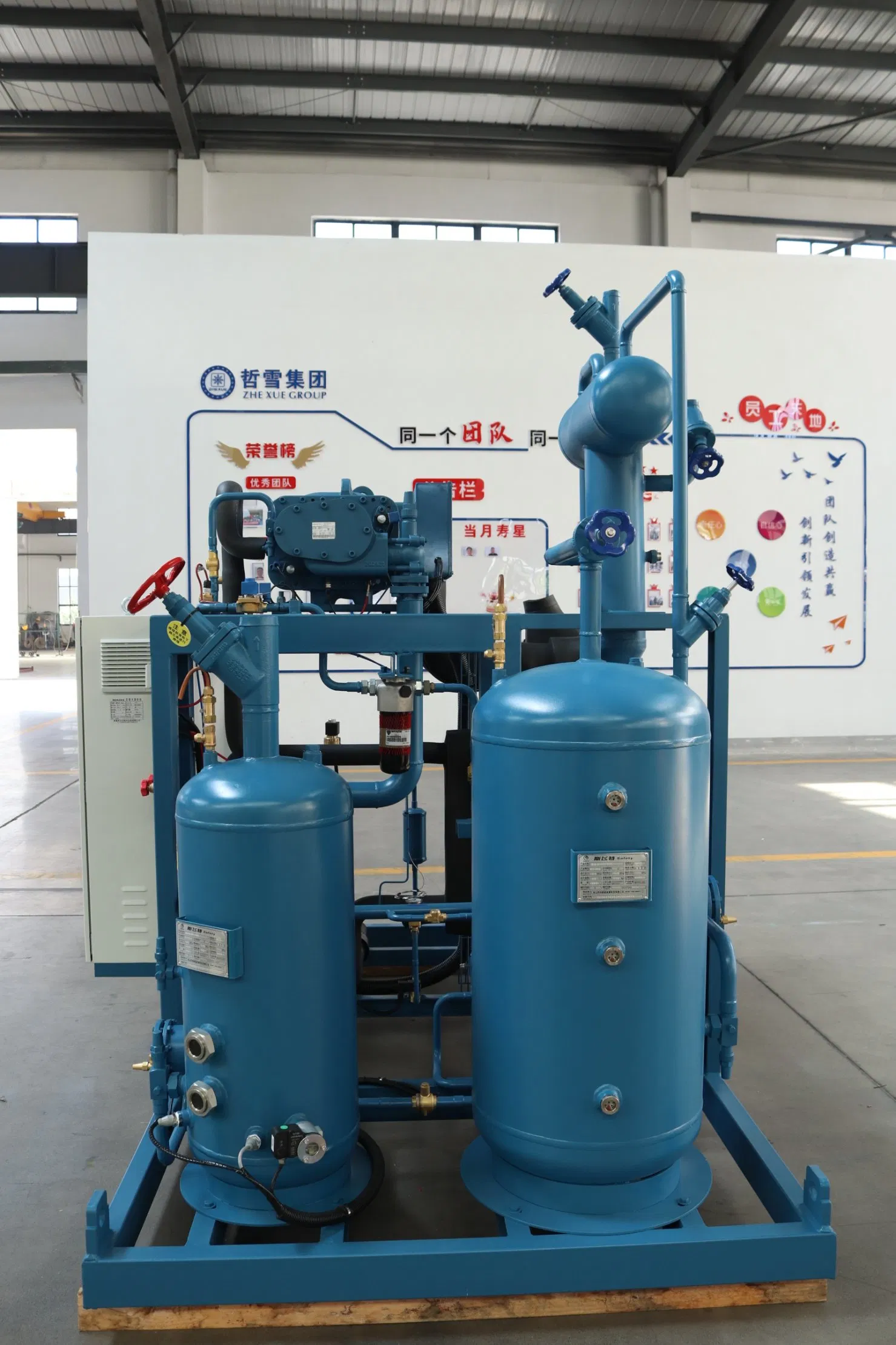

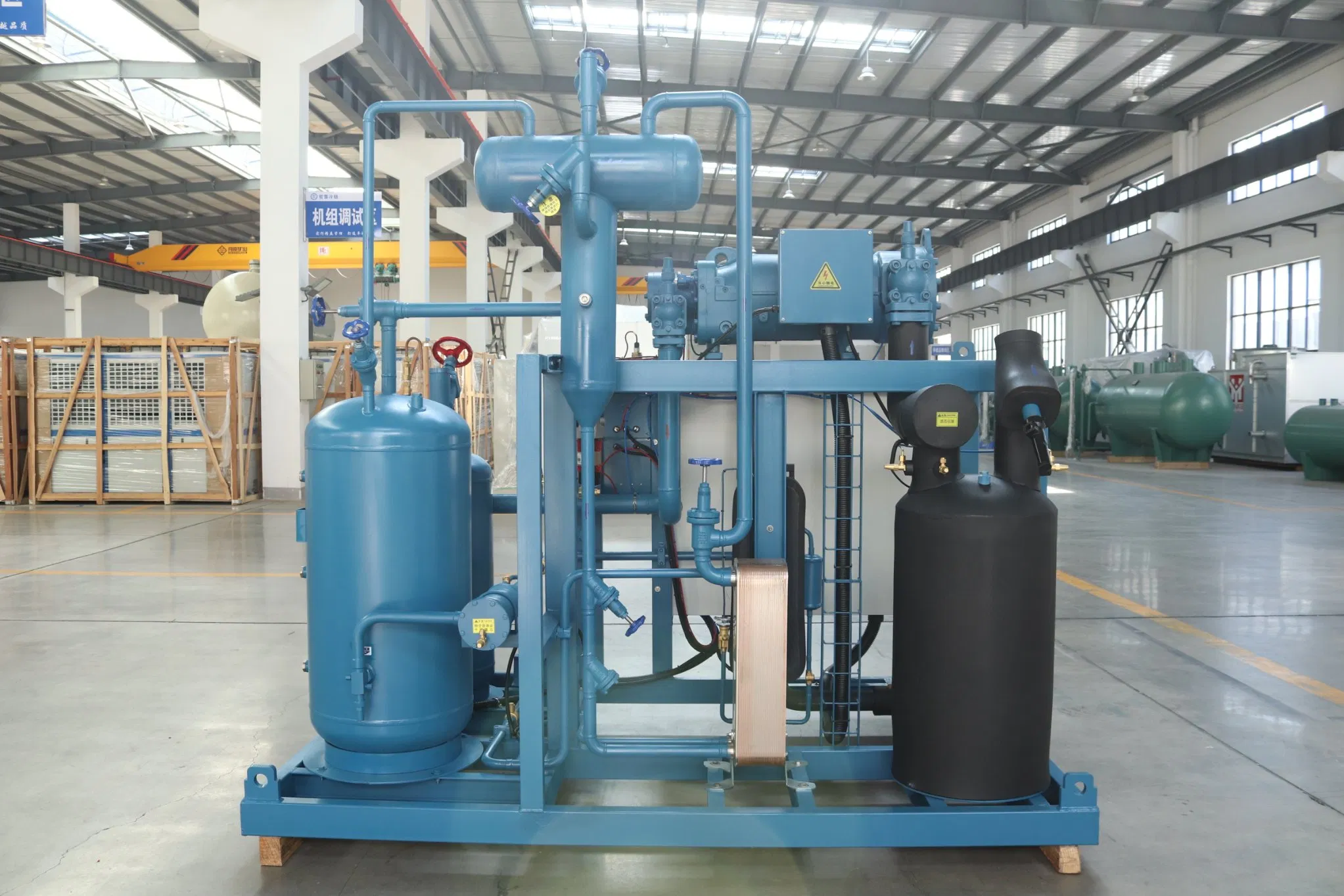

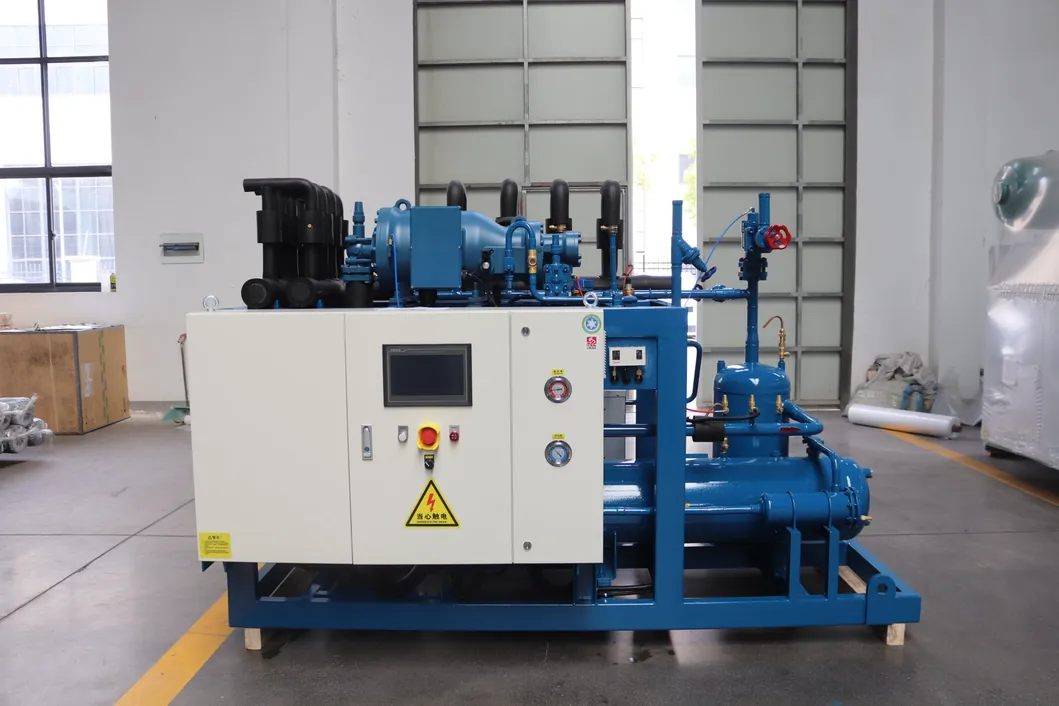

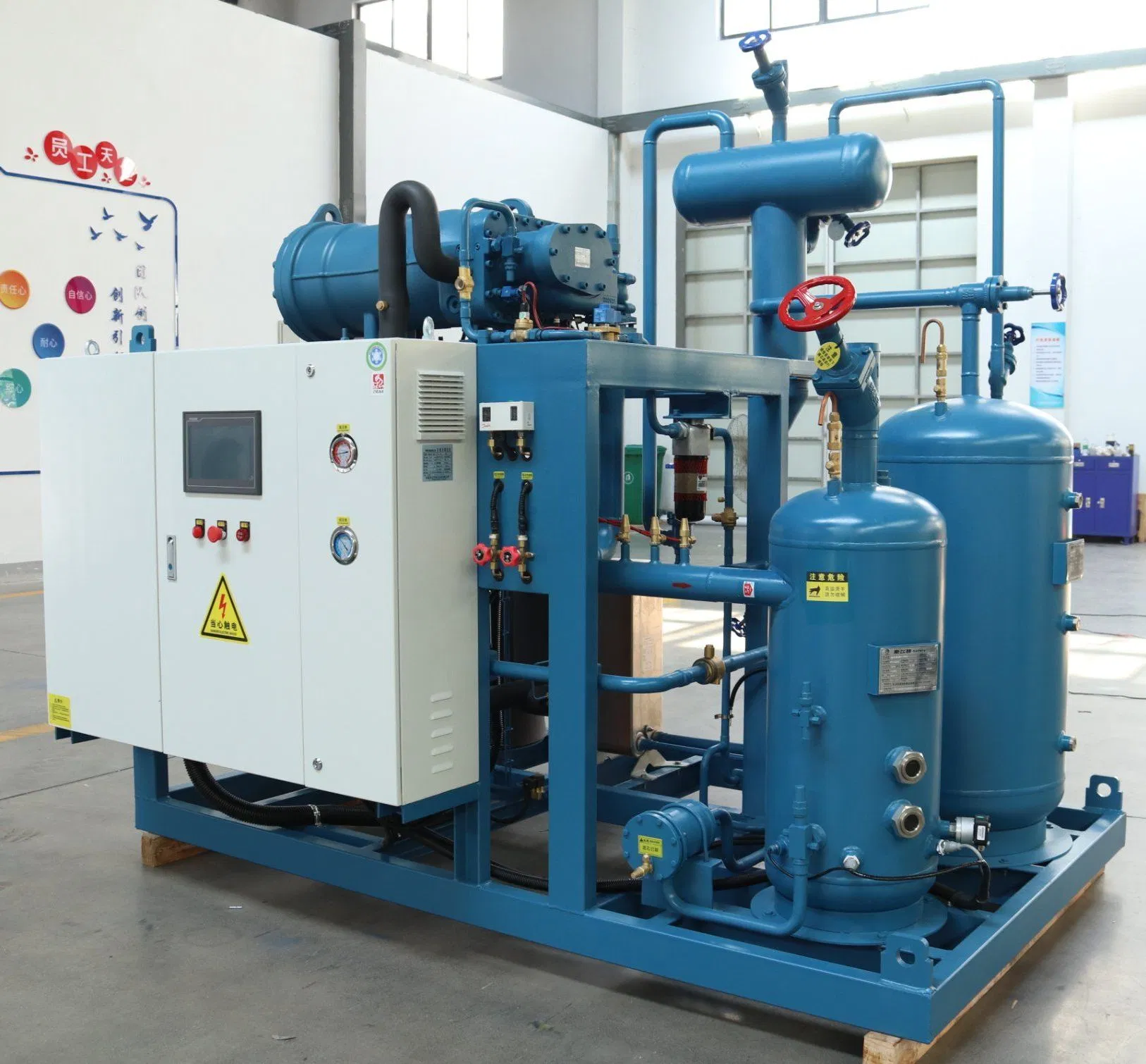

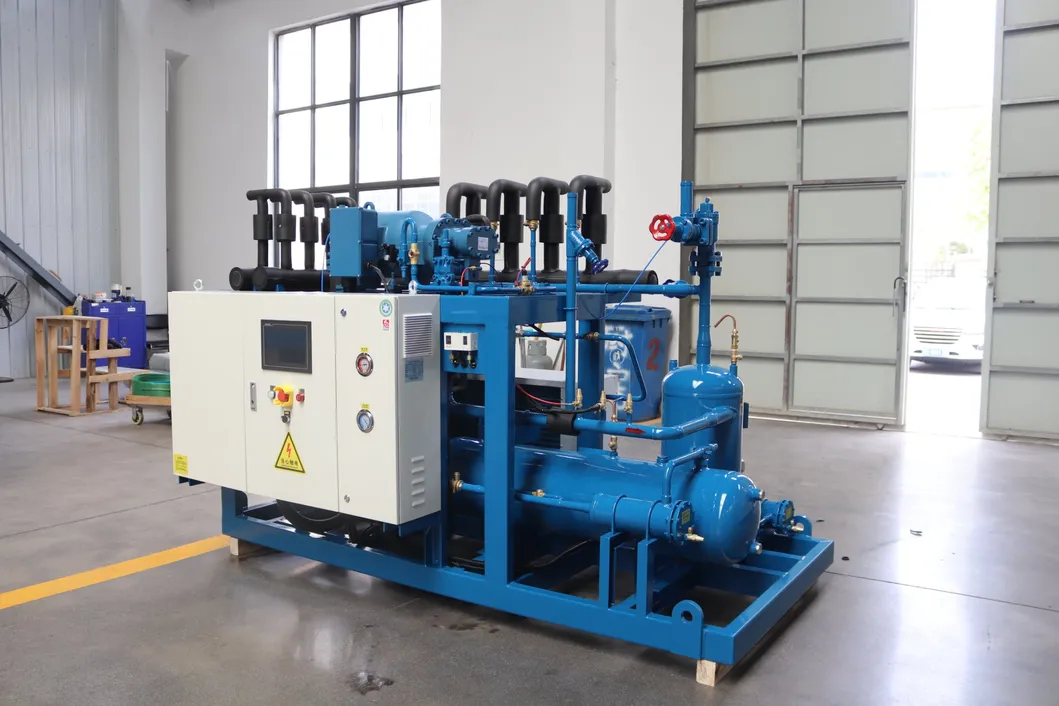

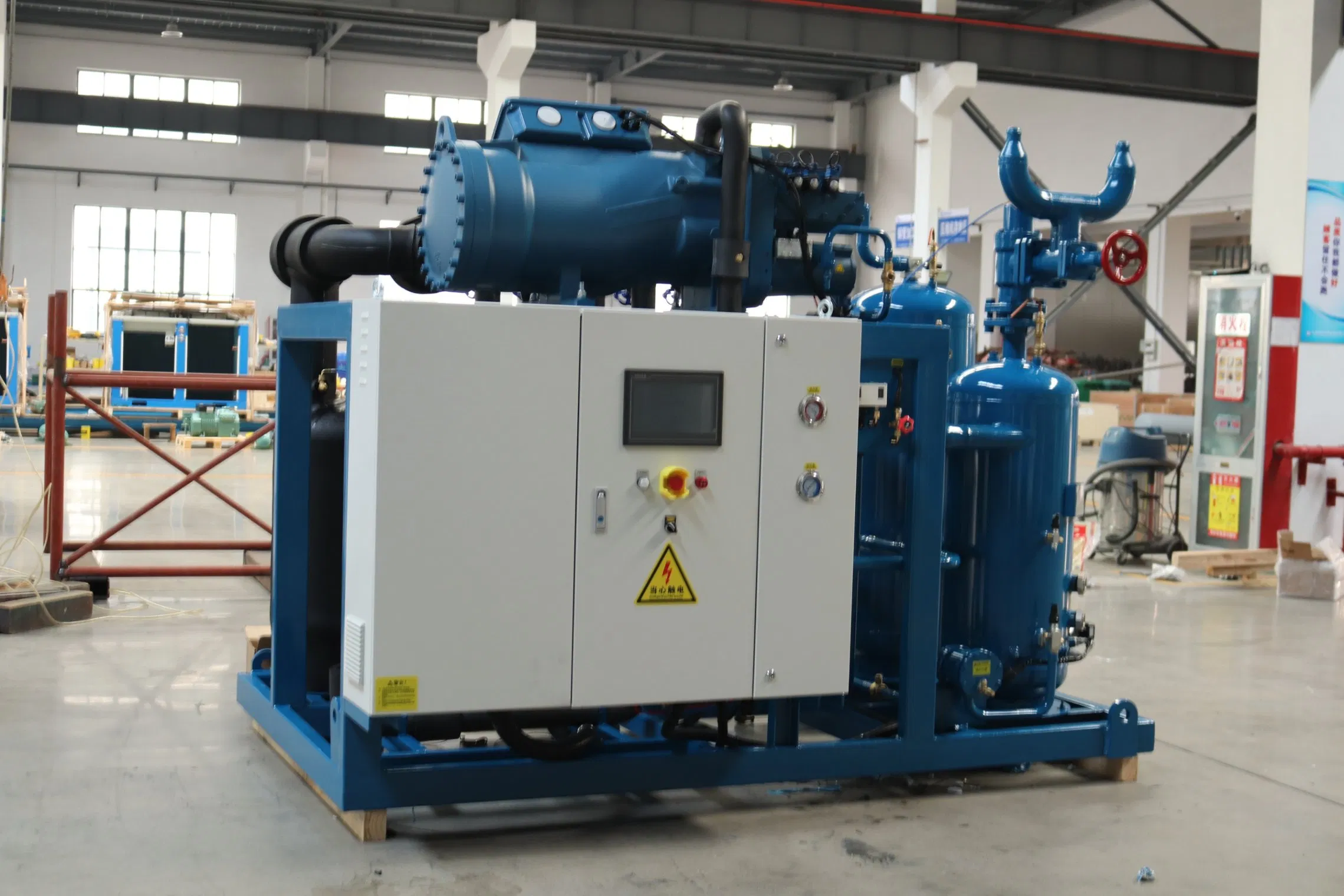

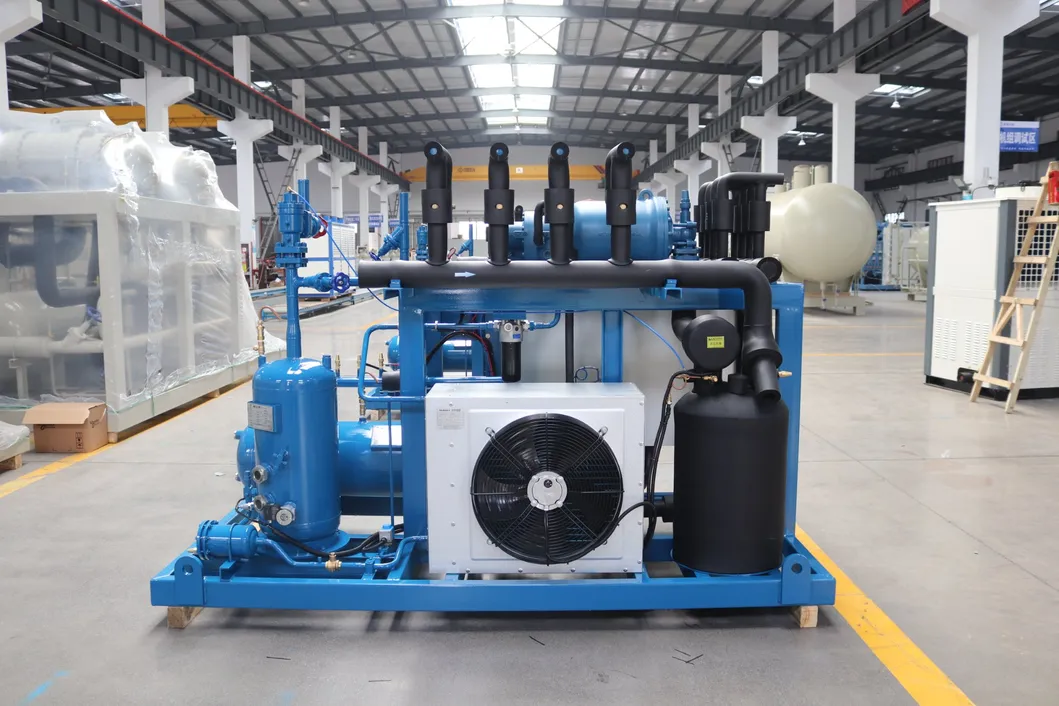

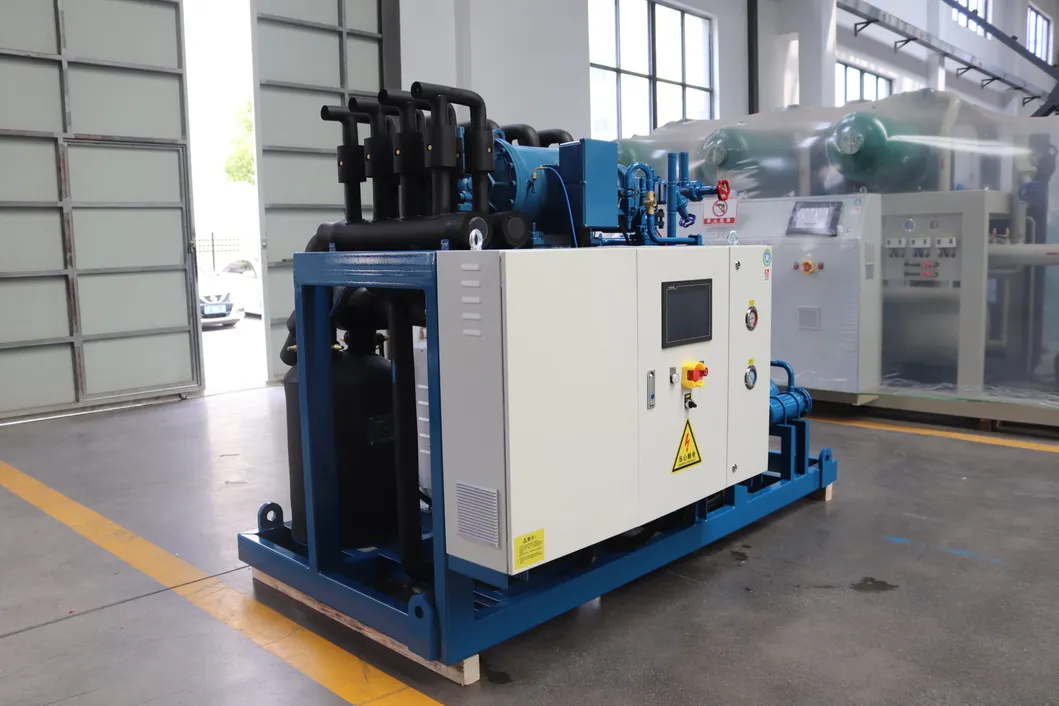

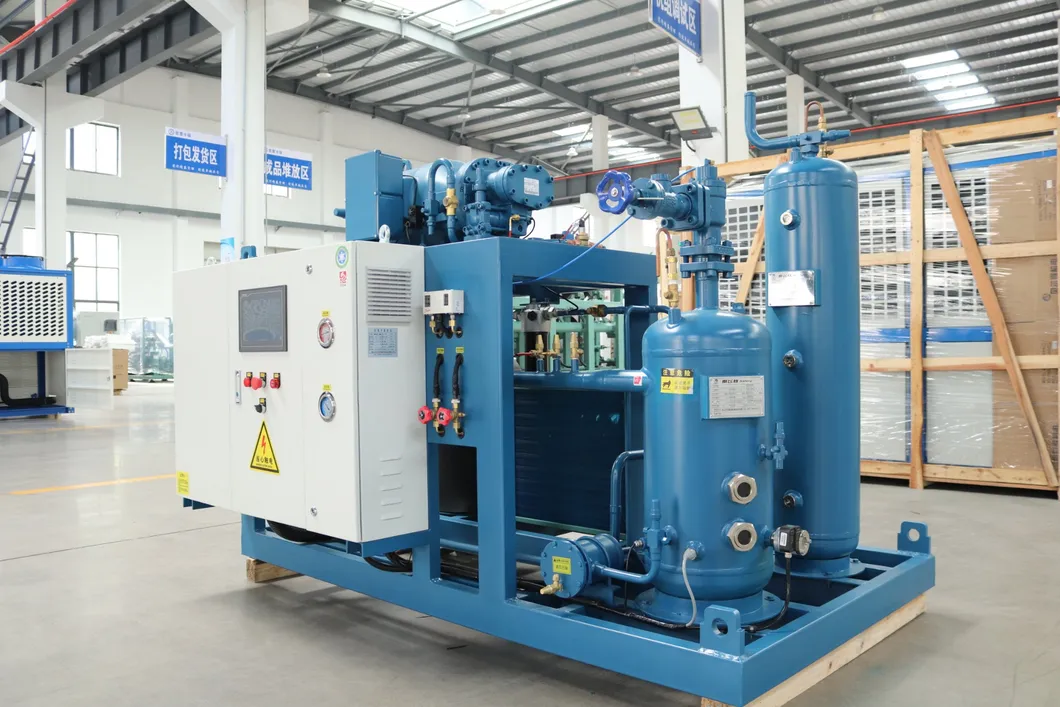

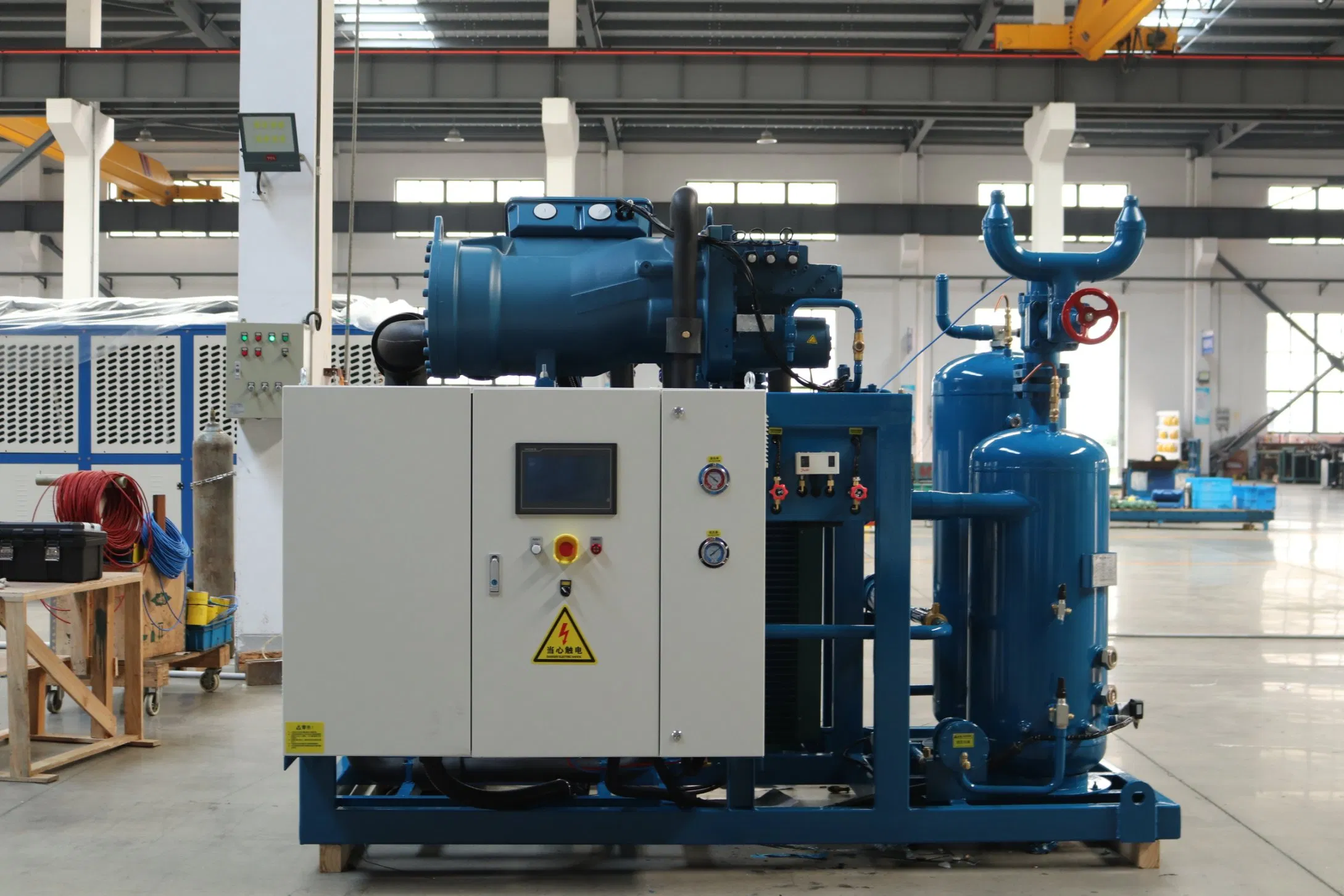

Galería de Imágenes del Producto
Preguntas Frecuentes (FAQ)
¿Para qué rangos de temperatura y aplicaciones son recomendadas estas unidades?
Están especialmente diseñadas para sistemas de baja temperatura de gran tamaño, en un rango de -30ºC a -50ºC. Son perfectas para cámaras frigoríficas industriales, producción a gran escala de helados y túneles de congelación rápida (blast freezing).
¿Qué marcas de compresores de tornillo se pueden configurar en este equipo?
El sistema cuenta con una amplia compatibilidad y flexibilidad, permitiendo la instalación de prestigiosas marcas como Frascold, Bitzer, Hanbell, Fusheng y RefComp, adaptándose a los requerimientos específicos del proyecto.
¿Qué protecciones de seguridad incluye la unidad de refrigeración?
La unidad está equipada con un sistema integral de seguridad que incluye protección contra dirección de rotación incorrecta del compresor, sobrecalentamiento, sobrecarga, exceso de temperatura en la descarga, alarma por bajo nivel de aceite y control preventivo ante sobrepresiones de alta y baja.
¿Qué ventajas aporta la incorporación del economizador?
El economizador es compatible con esta serie y permite aumentar significativamente la capacidad de refrigeración y la eficiencia energética del sistema cuando opera bajo condiciones de temperaturas extremadamente bajas.
¿Qué controladores y sistemas electrónicos de control integra la unidad?
Para garantizar un control preciso e intuitivo, se implementa un sistema electrónico de control centralizado basado en un autómata programable PLC, sensores de presión e interfaces hombre-máquina (HMI) con pantallas táctiles de la marca Siemens.
¿Qué refrigerantes son aptos para la serie de unidades de tornillo MFRLG?
Estas unidades de refrigeración optimizan su rendimiento utilizando refrigerantes ecológicos y de alto desempeño tales como R507 y R404A.
