| Información Básica | |
|---|---|
| No. de Modelo. | CYJY |
| Proceso de dar un título | api |
| Condición | Nuevo |
| Transmisión | Hidráulico |
| Camino de bombeo | sin Vara |
| Tipo | convencional de haz |
| peso (kg) | 24,000-34,100 |
| longitud de carrera (m) | 3-5.4 |
| carga máxima nominal (kn) | 100-160 |
| torque del reductor (kn.m) | 53-105 |
| frecuencia de golpe (min-1) | 4,5,6,7 |
| Paquete de Transporte | exportar caja de madera |
| Especificación | y |

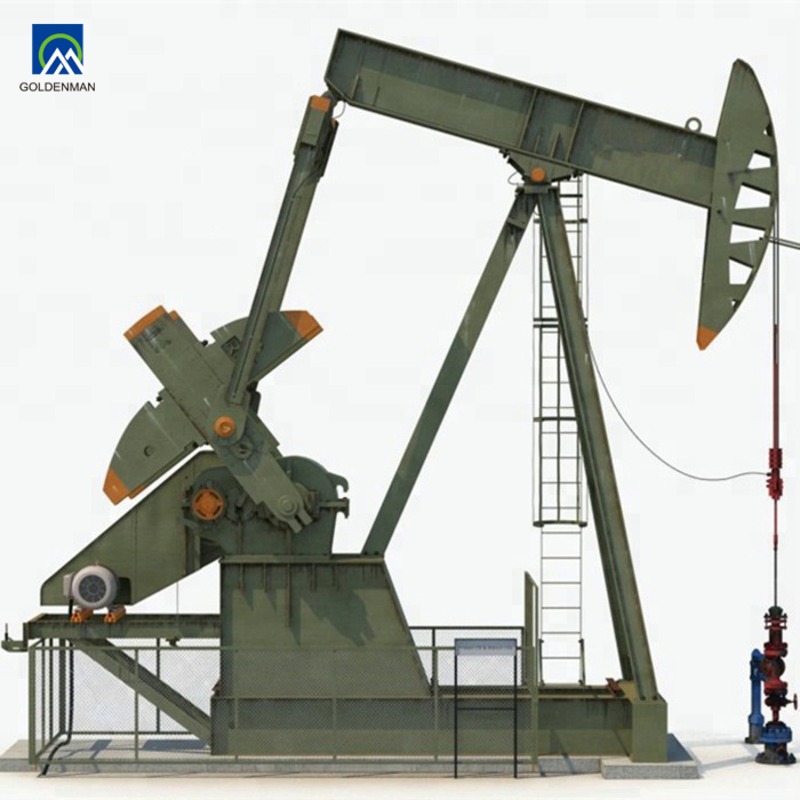

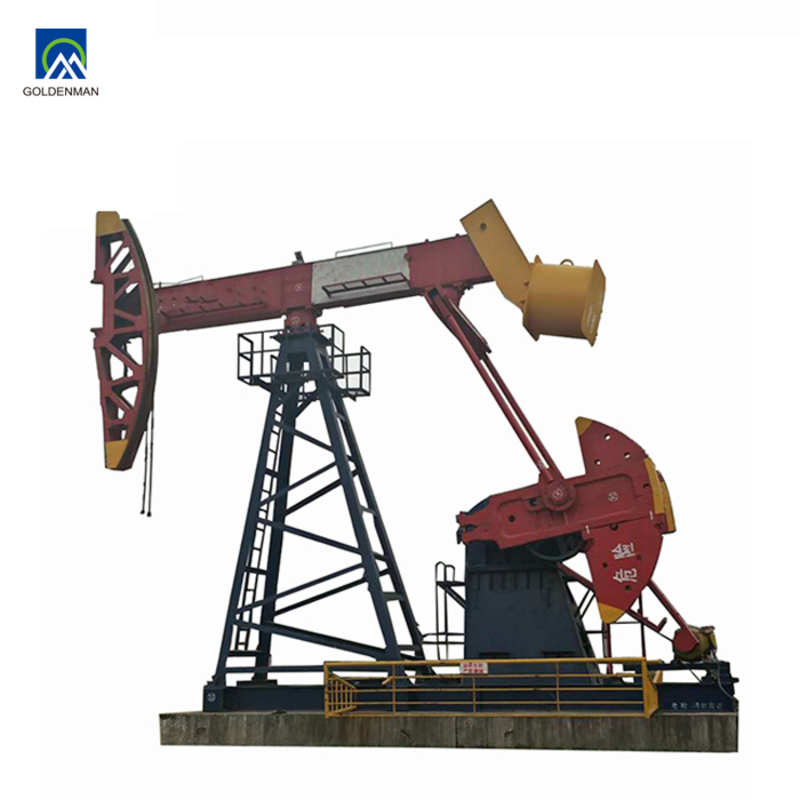

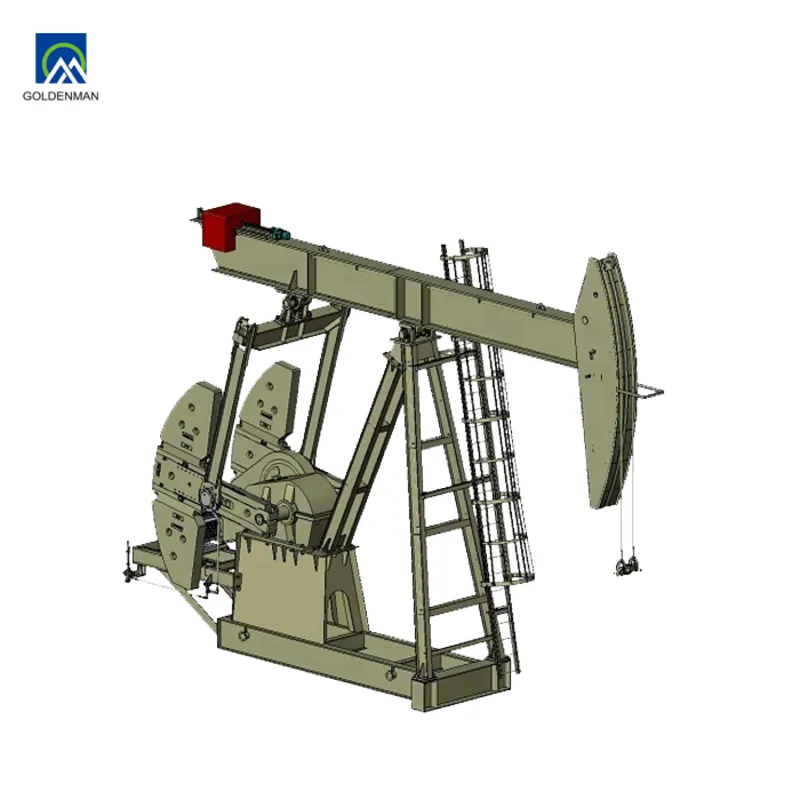

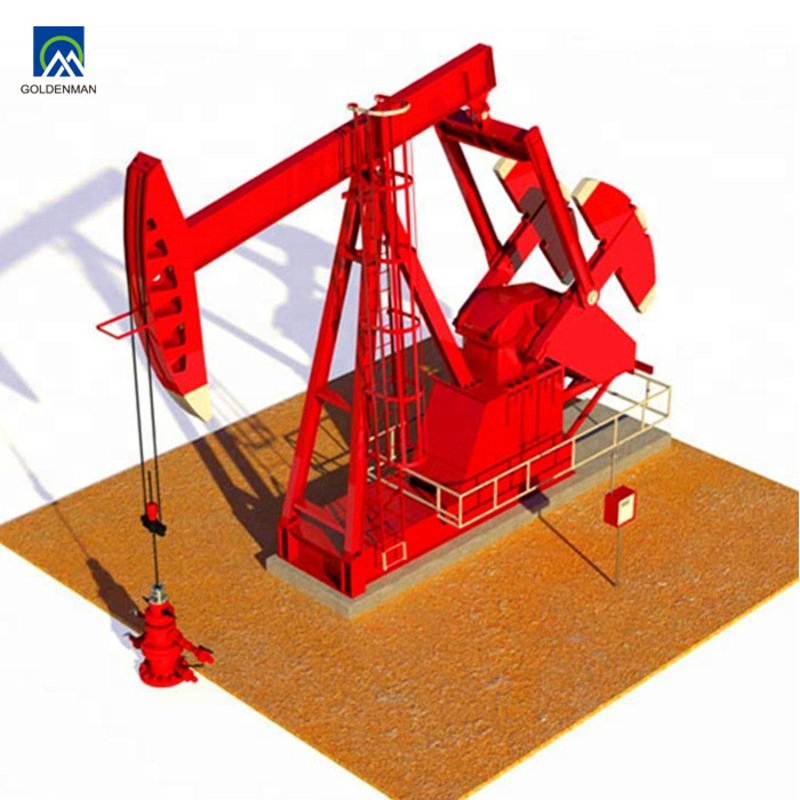

Haz / unidad de bombeo de la unidad de bombeo (API spec 11E es compatible)

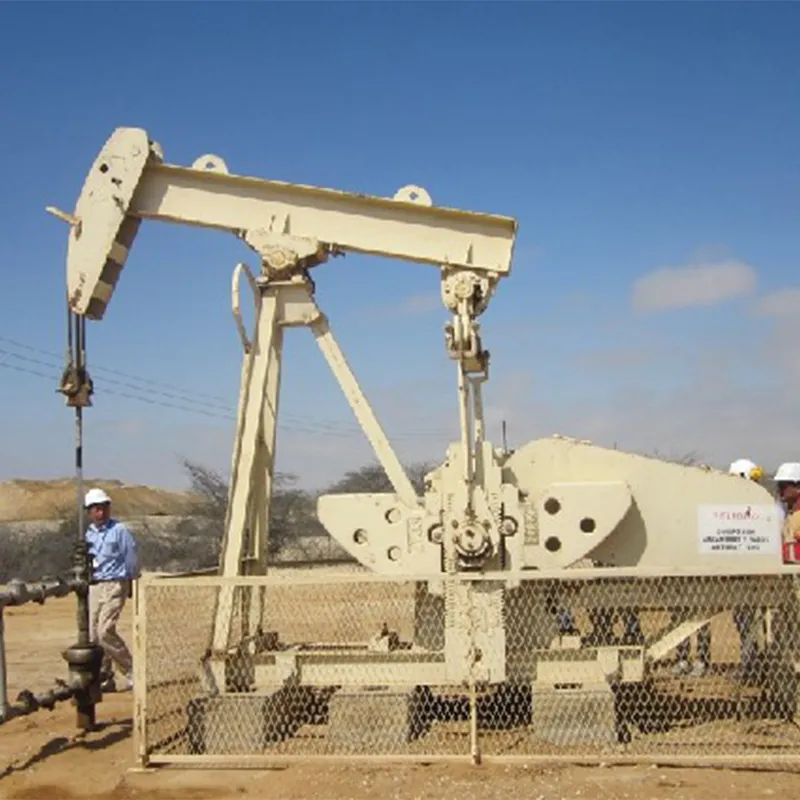

Una unidad de bombeo (a menudo llamado pumpjack balancín, bomba, o la viga de unidad de bombeo) equipos de superficie en la producción de petróleo se utiliza para elevar los líquidos (mixta) de aceite/agua de pozos naturales donde la presión del depósito es insuficiente. Convierte la fuerza del motor giratorio o en un movimiento vertical alternativo transmitido a través de la varilla pulida y sucker rod cadena.
Las funciones típicas incluyen:
| El modelo | Carga de la varilla pulida nominal (lbs). | Carrera (en) | Frecuencia de ECV (SPM) | Caja de velocidades el par nominal (en·lbs). | Drive / Tipo de saldo |
|---|---|---|---|---|---|
| C-912D-470-240 | 47.000 | 240 / 212 / 196 / 160 | 6 / 8 / 10 | 912.000 | Crank-Balanced |
| El parámetro | Rango típico / Opciones |
|---|---|
| El cumplimiento de normas | Especificaciones API 11E ("la especificación para unidades de bombeo") o equivalente. |
| Carga de la varilla pulida nominal (la capacidad de elevación) | De ~7.000 libras hasta ~50,000 libras o más. Algunos ejemplos incluyen: 7.600 lb, 11,900, 42,700 lb lb capacidad en los distintos modelos. |
| Longitud del trazo | Los trazos comunes: 30-50-70-100-120-144-168-200-240 (aprox.). Longitud del recorrido múltiples opciones en un modelo. |
| Frecuencia de ECV (ciclos por minuto) | Aproximadamente el 4-12 carreras/min. Puede depender de la carga y velocidad del motor. |
| El par nominal para el reductor de engranajes | Valores como 80,000-900.000 en·libras dependiendo de la carga, accidente cerebrovascular, diseño mecánico. |
| Drive / Tipo de saldo | Equilibrado del cigüeñal (convencional), haz equilibrado; algunas unidades están compuestas equilibrado. |
| Materiales y la caja de cambios | Viga de acero pesado/el balancín, los rodamientos de gran tamaño; involute o doble arco circular / engranaje de la espina de pez para reducir el ruido, mejorar la eficiencia. |
| Las condiciones de trabajo / Medio ambiente | Diseñado para operar en el rango de temperaturas ambientales (por ej. -20°C a +60°C o más), en la tierra / ubicaciones remotas. Algunas unidades se han plegado o marcos de bajo perfil para el transporte. |
Por favor, contáctenos para obtener una cotización de la unidad de bombeo ideal para sus necesidades. Indíquenos su requerimiento de carga de la varilla pulida, la longitud de carrera requerida y las condiciones de operación. Ofrecemos unidades de bombeo compatibles con la especificación API 11E, equipadas con sistemas de carrera flexible, reductores de alta resistencia y garantía de fábrica completa.
